Neoroof Fireproof REI 30 NRO

Dachy płaskie wykonane w systemie Neoroof Fireproof REI 30 NRO – kompleksowe podejście do aplikacji uwzględniające bezpieczeństwo pożarowe, rzeczywistą wytrzymałość mechaniczną izolacji, obciążenie konstrukcji i doświadczenia eksploatacyjne.

Dachy płaskie jako element budynku powinny spełniać określone podstawowe wymagania prawa budowlanego w zakresie bezpieczeństwa konstrukcji - nośności, odporności ogniowej (zarówno na ogień od wewnątrz jak i ogień zewnętrzny) oraz izolacyjności termicznej całej przegrody.

Nie od dziś w tej aplikacji najpopularniejszym materiałem izolacyjnym, głównie z uwagi na właściwości ogniowe jest skalna wełna mineralna. Wieloletnie doświadczenia aplikacyjne i eksploatacyjne ujawniają zarówno jej zalety, jak również poważne ograniczenia w tym zastosowaniu. Główna zaleta wełny mineralnej decydująca o popularności w tej aplikacji to jej klasa reakcji na ogień i wpływ na odporność ogniową całej przegrody. Jeżeli chodzi o ogień od wewnątrz materiał ten sprawdza się jako dobra bariera przeciwogniowa. Przy ewidentnych zaletach ogniowych płyt z wełny mineralnej, po latach doświadczeń eksploatacyjnych ujawniły się również jej słabe strony na dachach płaskich. Główne z nich to niska wytrzymałość mechaniczna mierzona poziomem naprężeń ściskających przy 10% odkształceniu względnym. Najtwardsze na rynku wełny osiągają poziom co najwyżej 60 kPa, a bardzo często wynosi on 30-40 kPa. Liczne przykłady empiryczne pokazują, że jest on niewystarczający z uwagi na konieczność komunikacji, obowiązek odśnieżania, montaż elementów instalacji technologicznych, takich, jak klimatyzacja czy panele solarne. Efekty tego objawiają się bardzo często miejscowymi wgnieceniami, w których tworzą się zastoiny wody, co w efekcie prowadzi wcześniej, czy później do pojawienia się nieszczelności pokrycia. Wynika to z faktu, że i tak niewystarczająca aplikacyjnie wytrzymałość mechaniczna płyt z wełny mineralnej jest dodatkowo degradowana na skutek obciążeń cyklicznych. Poziom naprężeń ściskających płyt z wełny mineralnej jest silnie skorelowany z jej gęstością (ciężarem) – większą wytrzymałość mechaniczną można uzyskać jedynie przez znaczący wzrost gęstości, a ta negatywnie wpływa na poziom izolacyjności termicznej. Im wyższa gęstość skalnej wełny dachowej tym gorszy współczynnik przewodzenia ciepła. Stąd pomysł na stosowanie na dachach płaskich płyt dwugęstościowych lub układów dwuwarstwowych, gdzie na części nośnej pzrekrycia stosuje się wełnę twardszą, a na niej bardziej miękką o lepszych właściwościach izolacyjnych. Oszczędność na gęstości, lepszy współczynnik przewodzenia ciepła odbija się negatywnie na słabej wytrzymałości na ściskanie. Pomimo takich rozwiązań ciężar wełny jest jej kolejną niedogodnością, która uwidacznia się w praktyce w czasie montażu na dachu. Ciężar 1 m² izolacji z wełny mineralnej o grubości 25 cm to 35-40 kg, czyli na hali o powierzchni 10 tys. m² układa się wełnę w ilości 350-400 t.

Bezpieczeństwo pożarowe

Dach płaski w świetle wymagań powinien być odporny na ogień zarówno pochodzący z wnętrza budynku jak również na ogień od zewnątrz. W sytuacji gdy pożar ma miejsce wewnątrz obiektu, odporność ogniowa REI  (nośność, szczelność, izolacyjność) określa zdolność elementu budynku do oczekiwanego zachowania się w czasie oddziaływania ognia w określonym czasie. RE 30 to najwyższy poziom wymagań przyjęty w naszym prawie odnoszący się do przekrycia dachu. System Neoroof Fireproof REI 30 NRO pozwala spełnić te wymagania z naddatkiem (izolacyjność ogniowa I) dzięki zastosowaniu bezpośrednio na blasze trapezowej swoistej bariery ogniowej w postaci płyt z wełny mineralnej o grubości 5 cm i gęstości ponad 130 kg/m3 w klasie reakcji na ogień A1.

Oprócz odporności ogniowej REI dachów ważnym parametrem jest również ich odporność na ogień zewnętrzny tzw. nierozprzestrzenianie ognia NRO. Oznacza to, że pokrycie dachu powinno uzyskać klasę reakcji na ogień Broof(t1). O uzyskaniu takiej klasy odporności ogniowej decyduje rodzaj, grubość, jakość pokrycia dachowego (hydroizolacji), rodzaj, jakość, gęstość płyt termoizolacyjnych, na których układana jest hydroizolacja.

Wytrzymałość mechaniczna

Kolejnym ważnym parametrem w przypadku izolacji wykorzystywanej na dachach płaskich jest jej wytrzymałość mechaniczna – mierzona odpornością na ściskanie oraz obciążenia cykliczne. Zastosowane rozwiązania izolacyjne na dachach płaskich powinny być bezpieczne i trwałe, odporne na odkształcenia i nie przyczyniać się do powstawania zastoin z wodą, a tym samym ograniczać możliwość uszkodzenia hydroizolacji. Dodatkowo powinno stanowić trwałe podłoże dla urządzeń montowanych na dachu oraz pozwalać na bezpieczne dokonywanie prac serwisowych. W tym przypadku izolacja z płyt styropianowych Neodach REI 30 zdecydowanie wychodzi na korzyść w porównaniu z izolacją z wełny skalnej. Wynika to z tego, że wytrzymałość na ściskanie płyt styropianowych Neodach REI 30 wynosi co najmniej 80 kPa (CS(10)80) natomiast w przypadku płyt z wełny skalnej wytrzymałość ta wynosi 60 kPa (CS(10)60).  W systemie Neroof Fireproof REI 30 NRO w sposób świadomy i celowy nie przewidziano możliwości użycia płyt z wełny mineralnej o naprężeniach ściskających na poziomie 30-40 kPa jako dalece niewystarczających z uwagi na wymogi i doświadczenia eksploatacyjne dachów. Doświadczenia te pokazują, że rozwiązania z użyciem płyt z wełen w dwóch gęstościach nie spełniają swojej roli. W takich układach warstwa spodnia cechuje się  CS(10) na poziomie 60 kPa jednak warstwa wierzchnia w celu zapewnienia odpowiedniego współczynnika przenikania ciepła jest lżejsza, a przez to uzyskuje naprężenia na poziomie jedynie 30kPa. Opisany na wstępie nacisk stopy dorosłego człowieka (50 kPa) jest niemal 2 razy większy niż wytrzymałość na ściskanie wierzchniej warstwy płyt z wełny. W trakcie częstego użytkowania, na skutek obciążeń cyklicznych płyty z wełny skalnej w takim miejscu mogą stracić i tak niewielką wytrzymałość mechaniczną w znacznym stopniu.

Izolacyjność cieplna

Izolacyjność cieplna obu materiałów jest bardzo zbliżona co  wpływa to na korzyść całego rozwiązania. Ponieważ nie pojawiają się problemy związane z koniecznością zmiany projektowanej grubości ocieplenia lub spadków dachowych. Jedyna zmianą jaką czekać inwestorów to zmiany dotyczące minimalnego współczynnika przenikania ciepła U_c(max) w 2021 roku i konieczność stosowania grubszej izolacji w przyszłości.

System Neoroof Fireproof REI 30 NRO złożony układ płyt wełny skalnej i płyt styropianowych Neodach REI 30.

System Neoroof Fireproof REI 30 NRO, w którym do izolacji dachów płaskich wykorzystywane są  zarówno płyty z wełny skalnej, jak i płyty styropianowe Neodach REI 30 pozwala na znaczące zmniejszenie ograniczeń obydwu elementów oraz optymalne wykorzystanie zalet obu materiałów izolacyjnych. Kompleksowe i racjonalne rozwiązanie tej aplikacji pozwala uzyskać szereg korzyści ekonomicznych, przeciwpożarowych, eksploatacyjnych, trwałości w czasie oraz użytkowych. System Neoroof Fireproof REI 30 NRO zbudowany jest wg poniższego schematu.

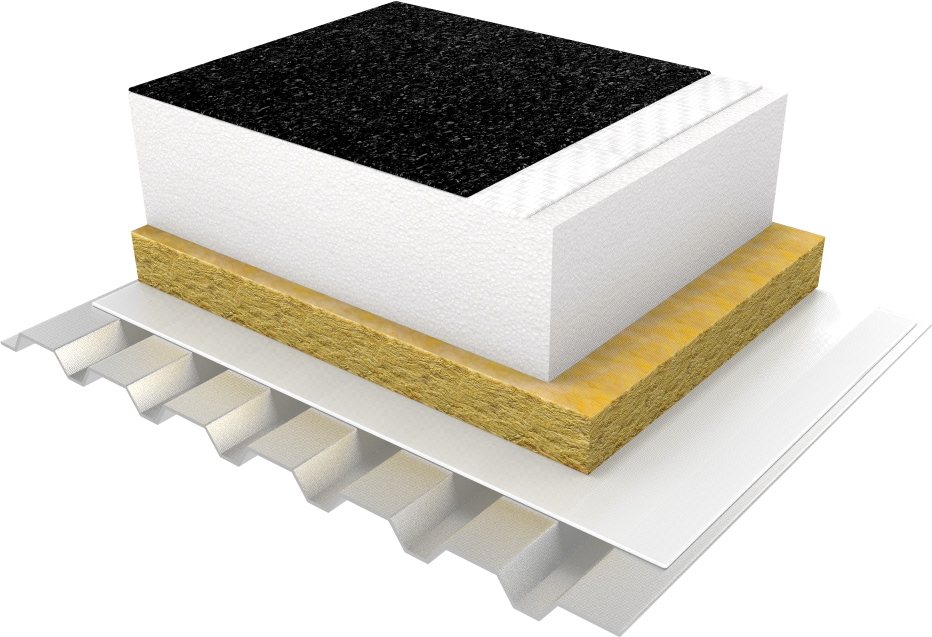

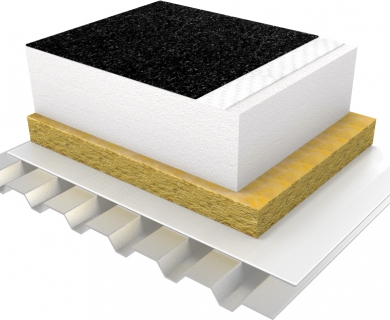

Przekrój dachu wykonanego w systemie Neoroof Fireproof REI 30 NRO (idąc od góry):

• Hydroizolacja – papy lub membrany PVC
• Welon z włókna szklanego 120 g/m2 (w przypadku membran PVC)
• Płyty styropianowe Neodach REI 30  grubości 20 cm
• Płyty ze skalnej wełny mineralnej grubości 50 mm i gęstości min 130 kg/m3
• Paroizolacja
• Blacha trapezowa

W systemie Neoroof Fireproof REI 30 NRO każda z warstw układu, idąc od dołu pełni określoną funkcję:

• blacha trapezowa – części nośna całego przekrycia, stanowi stabilne podłoże dla izolacji i warstwy pokrycia, gwarantując oczekiwane zachowanie w czasie eksploatacji budynku oraz na wypadek pożaru
• paroizolacja – ogranicza migrację pary wodnej z wnętrza budynku przez przekrycie dachu
• płyty z wełny mineralnej – niepalna bariera ogniowa gwarantująca odporność ogniową REI 30
• płyty styropianowe Neodach REI 30 – główna termoizolacja dachu, gwarancja odporności mechanicznej na ściskanie i obciążenia cykliczne, podłoże komunikacyjne i eksploatacyjne dachu, ochrona płyt z wełny mineralnej przed degradacją na skutek obciążeń punktowych i cyklicznych (płyty Noedach REI 30 o grubości 20 cm redukują obciążenia punktowe działające na wełnę o ponad 20 razy), odciążenie konstrukcji (redukuje ciężar ocieplenia o 26 kg/m2, czyli o 26 ton na dachu o powierzchni 1000 m2 i 260 ton na dachu o powierzchni 10 000 m2) zapewnienie klasyfikacji nierozprzestrzeniania ognia  NRO Broof (t1) pokrycia, stabilne, mocne podłoże pod warstwę hydroizolacyjną
• hydroizolacja – zapewnienie szczelności wodnej przekrycia, zapewnienie klasyfikacji nierozprzestrzeniania ognia NRO Broof (t1) wraz z płytami styropianowymi Neodach REI 30

Zmniejszenie obciążenia dachu w systemie Neoroof Fireproof REI 30 NRO poprzez zastosowanie lżejszej izolacji termicznej w postaci płyt styropianowych Neodach REI 30 na płytach z wełny mineralnej, z zachowaniem odporności ogniowej całego przekrycia (REI 30) pozwala na:

1. Zmniejszenie grubości blachy jako części nośnej przekrycia o 0,1 mm (ok. 10 ton na dachu o powierzchni 10 tys. m2)
2. Zwiększenie o 26 kg/m² obciążeń całkowitych
3. Zwiększenie o około 50 st.C temperatury krytycznej nośności stali
4. Zwiększenie o 5-7 minut nośności  dachu hali w przypadku pożaru

Zalety systemu Neoroof Fireproof REI 30 NRO:

• pełna, najwyższa wymagana prawem odporność ogniowa przekrycia  REI 30 – dzięki wykonaniu spodniej warstwy z płyt z wełny skalnej w klasie reakcji na ogień A1
• łatwiejsza do uzyskania klasyfikacja nierozprzestrzeniania ognia (NRO), czyli reakcji na ogień zewnętrzny B roof (t1) -
• wysoka wytrzymałość mechaniczna – dzięki użyciu płyty styropianowych Neodach REI 30 o dużo wyższych parametrach mechanicznych niż płyty z wełny skalnej i dużo wyższej odporności na obciążenia cykliczne
• zmniejszenie obciążeń konstrukcyjnych – wykonanie wierzchniej warstwy z płyt styropianowych Neodach REI 30 trzykrotnie zmniejsza ciężar izolacji w porównaniu do standardowego dachu ocieplonego płytami z wełny skalnej
• oszczędność zużycia stali konstrukcyjnej i blachy jako części nośnej przekrycia z uwagi na zmniejszenie obciążeń całkowitych dachu
• oszczędność kosztów zamocowania mechanicznego termoizolacji (możliwość zastosowania dłuższych tulei i krótszych blachowkrętów) z uwagi na większą sztywność płyt styropianowych Neodach REI 30
• łatwość montażu – mniejsza waga płyt styropianowych Neodach REI 30 pozwala na łatwiejszy i szybszy montaż
• bezpieczeństwo montażu – z uwagi na jednoczesne przykrycie płyt z wełny mineralnej płytami styropianowymi Neodach REI 30 ogranicza się pylenie, na skutek mechanicznego łamania włókien z  wełny mineralnej i ich rozprzestrzeniania na skutek wywiewania przez wiatr
• łatwość profilowania spadków – zarówno w procesie fabrycznym jak i na budowie
• bardzo dobre właściwości termoizolacyjne całego układu
• niższy o kilkadziesiąt procent koszt całego systemu z uwagi na dużo niższą cenę płyt styropianowych Neodach REI 30 w porównaniu do ceny płyt z wełny mineralnej
• dostępność i krótki czas realizacji dostaw systemu
